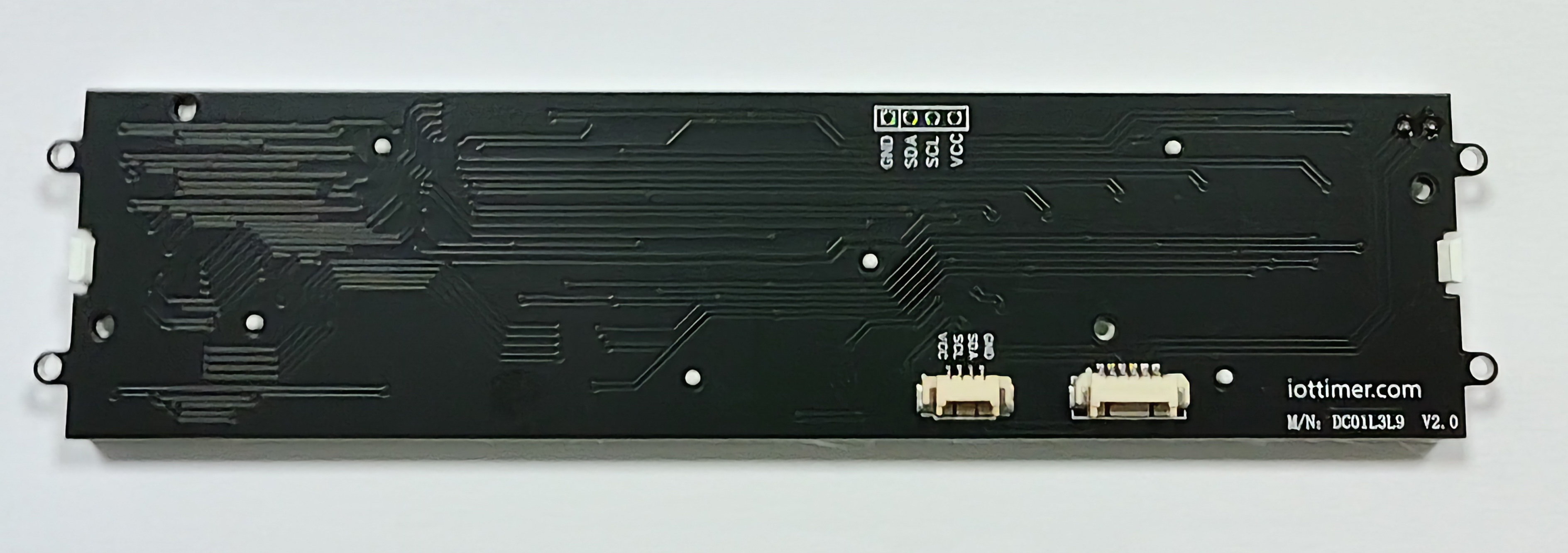

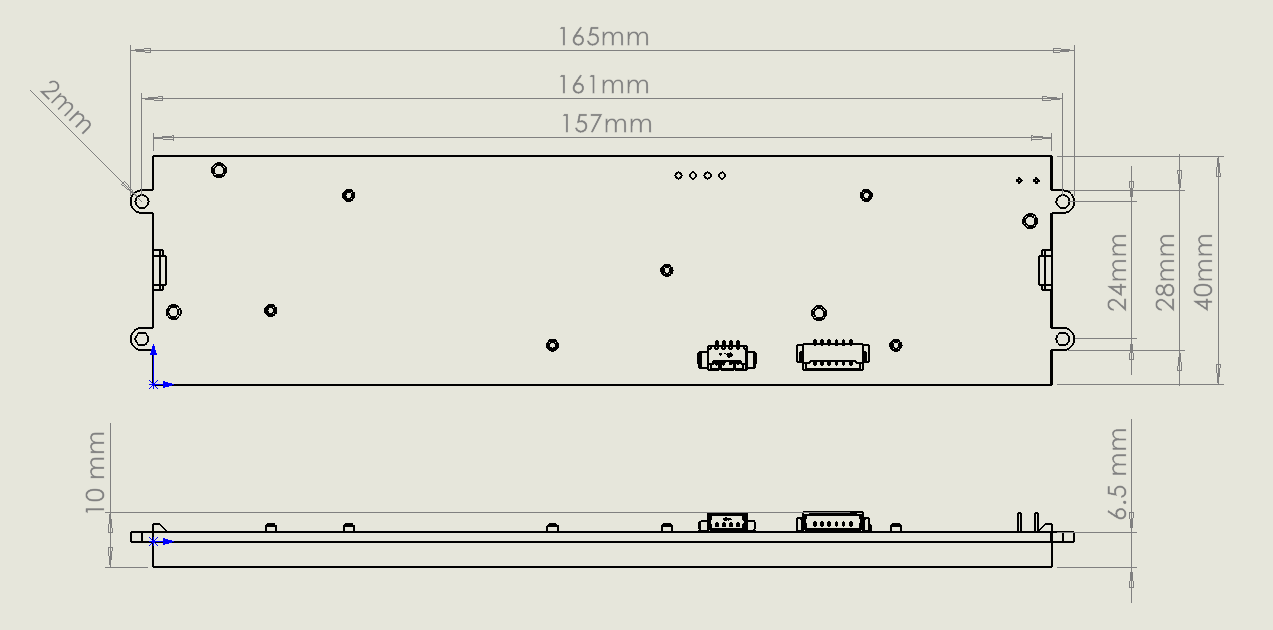

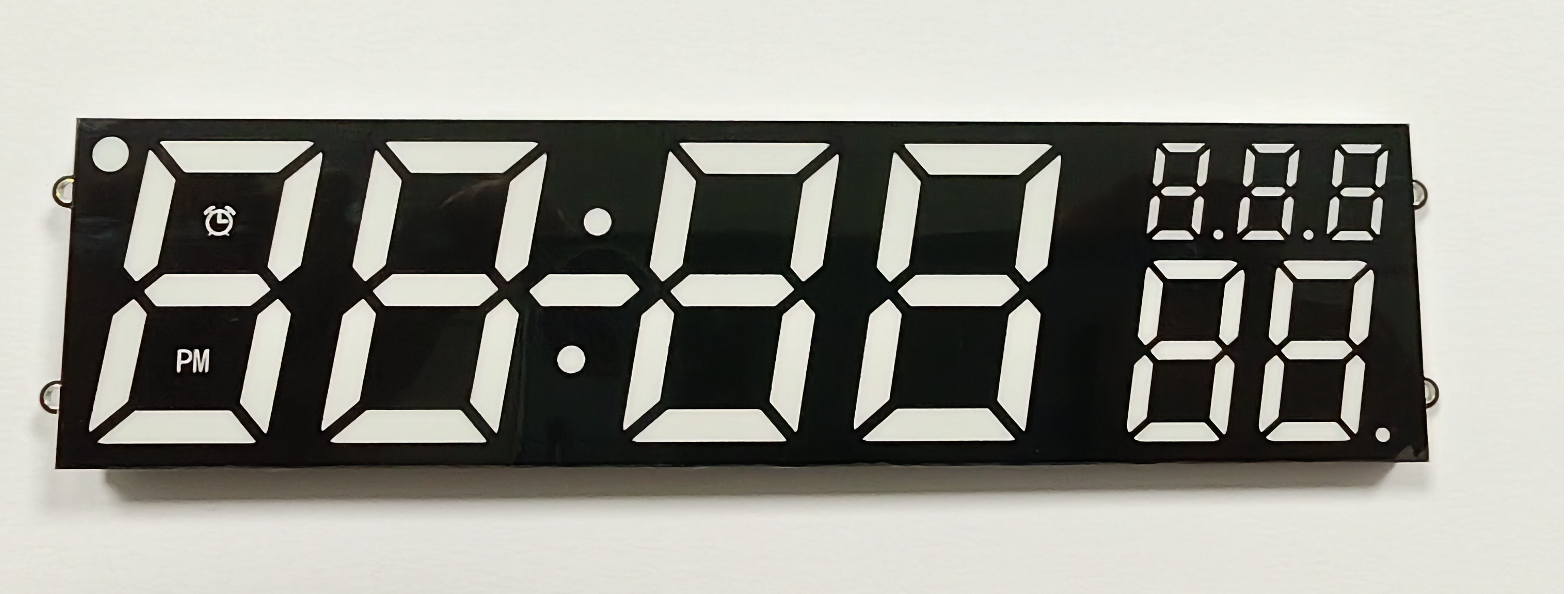

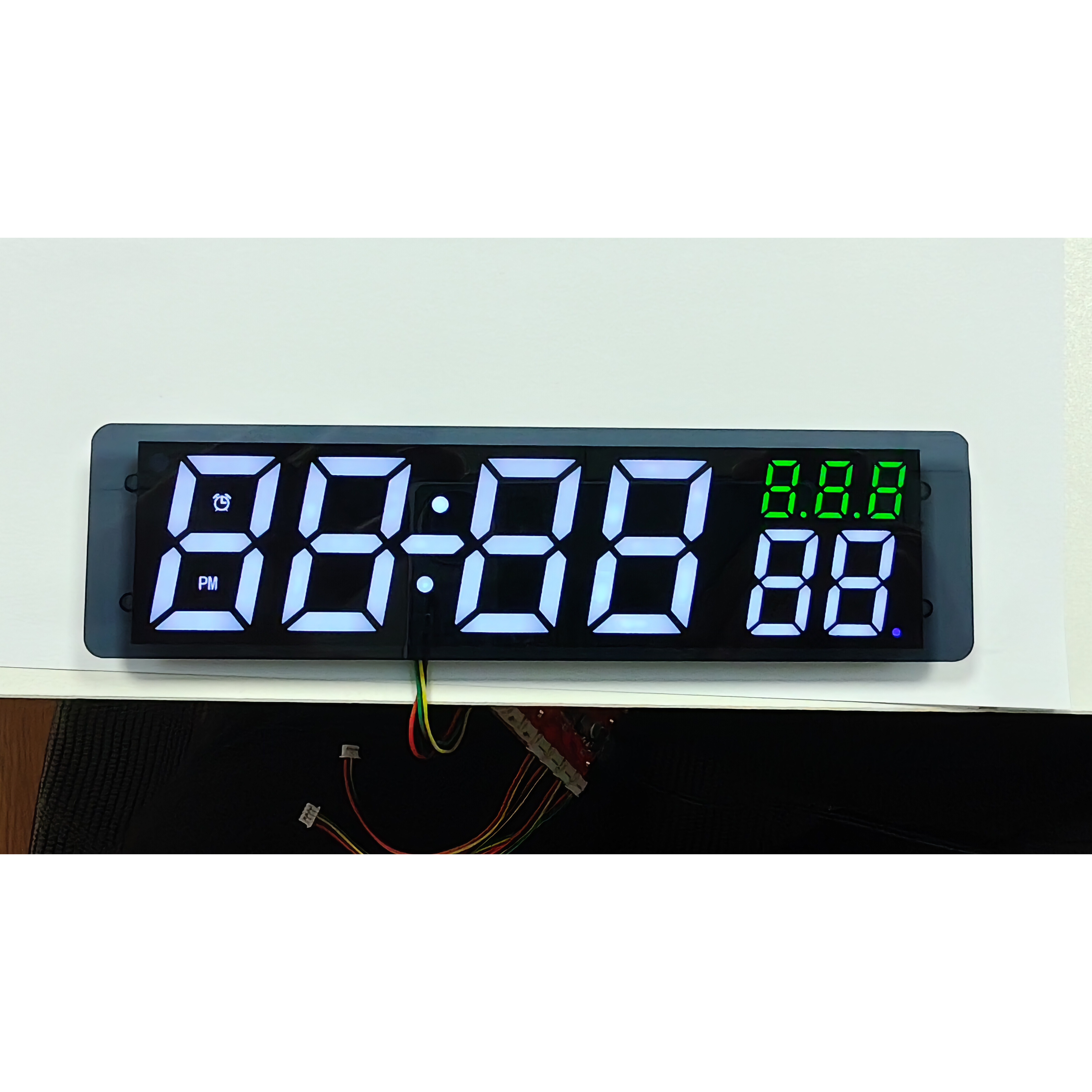

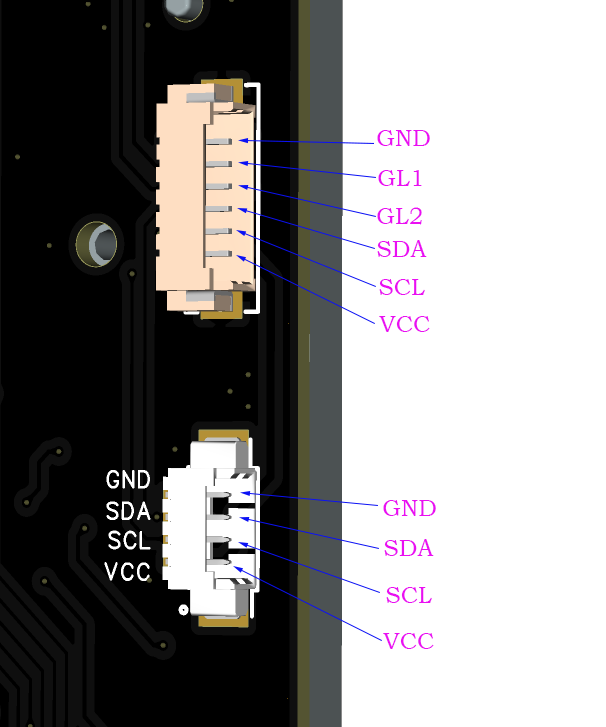

DC01L3L9TM1640驱动3.3V-5V供电模组图片接口定义规格参数资料下载产品实拍图正面背面点亮接口说明 VCC: 电源正极, 支持3.3V-5V SCL: TM1640 时钟引脚 SDA: TM1640 数据引脚 GND: 电源负极 GL1: 光敏电阻引脚1 GL2: 光敏电阻引脚2规格参数 模组型号: DC01L3L9 模组尺寸: 见下方尺寸图 驱动芯片: TM1640 显示供电: 3.3V-5V 驱动方式: 扫描方式尺寸图显示模组相关资料 原理图 尺寸图 参考驱动代码 三维模型(.STEP)
